안녕하세요, AI 기반 모터 고장 예측 솔루션 모터센스입니다.
지난 포스팅을 통해 모터센스 무선 진동 센서에 대해 알아봤습니다.
만약 해당 게시글을 보지 않았다면, 아래의 링크를 참고해 주세요.
저번 포스팅에서도 언급되었던, 모터센스 유선 센서의 출시가 임박하였습니다!
오늘은 모터센스 유선 센서에 대해 좀 더 자세히 알아보겠습니다.
.png&blockId=96401615-47fc-4d33-84fb-5548fefe2a1d)
최근 산업 현장에서 예지보전 솔루션은 필수 요소로 평가받고 있습니다. 설비 고장으로 인한 다운타임(downtime)을 최소화해야지만 공정 효율을 최대로 끌어올릴 수 있는데, 이를 위해서는 장비의 문제가 발생하기 전에 예측해 주는 예지보전 솔루션이 필요하기 때문입니다.
실제로 많은 기업들이 예지보전 솔루션를 도입해 스마트 팩토리를 실현하고 공정 과정의 효율을 극대화하고 있습니다. 물론, 그 변화의 중심에 이파피루스의 ‘모터센스(MotorSense)’가 당당하게 자리하고 있죠.
모터센스는 무선 진동 센서(Node)를 통해 자동차, 전기, 전자, 기계 장비 등 다양한 산업군에 걸쳐 생산 설비 안전을 책임지고 있으며, 도입한 고객사들의 수는 약 150곳 이상, 도입한 센서의 수는 4,000개를 돌파했습니다.
그런데 왜? 유선 센서를 개발하게 되었을까요?
모터센스 무선 진동 센서(Node)는 복잡한 배선 설치 없이 도입할 수 있다는 간단함을 내세워 많은 현장에서 사랑받아 왔습니다. 센서가 측정부터 무선 통신(Wi-Fi) 방식을 이용한 데이터 전송까지 알아서 수행하는 데다가, 유사 제품 중에서 전력 사용 효율성이 가장 좋아서 작은 배터리로도 평균 3년을 버티며 모터의 안전을 책임져 왔죠.
그러나, 무선 진동 센서를 도입하기 어려운 현장이 존재했습니다.
무선 진동 센서 설치가 어려운 현장
1. 민감한 기기로 인해 무선 통신(Wi-Fi)을 이용하는 제품을 도입할 수 없는 현장
2. 설치 희망 장소가 아주 위험하고 까다로워 배터리 교체 등 센서 관리가 불가한 현장
모터센스는 이런 다양한 현장의 안전까지 지킬 방법을 모색한 끝에,
유선 센서를 개발하게 되었습니다.
모터센스 유선 센서
’프로브 앤 독 (Probe & Dock)’을 소개합니다
.png&blockId=855de82f-de40-4763-80a1-076a3bbbecb0)

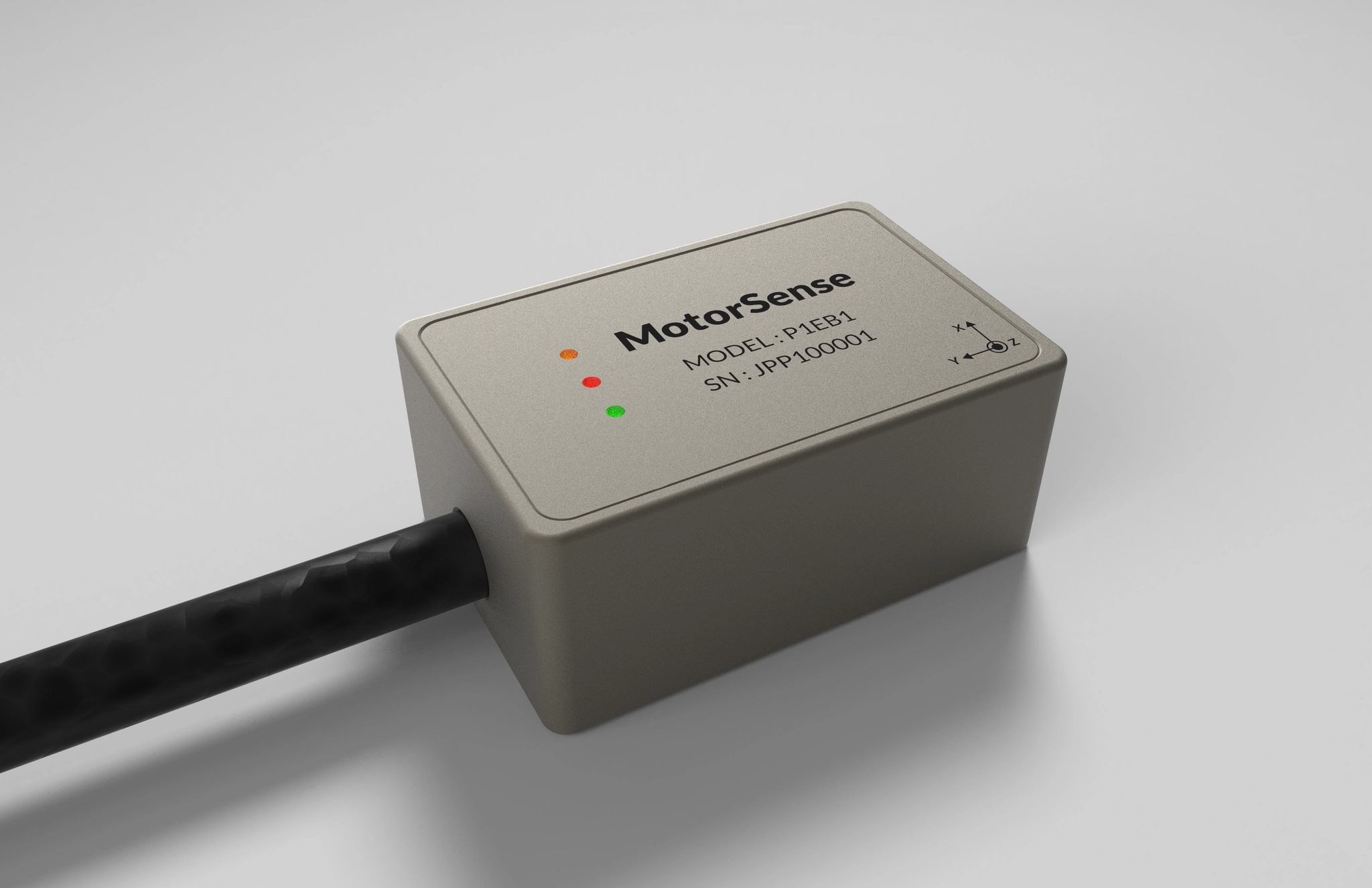

유선 진동 센서 프로브(Probe)
.png&blockId=b947b8c7-b07a-4fb9-a6c5-8c345d692b29)

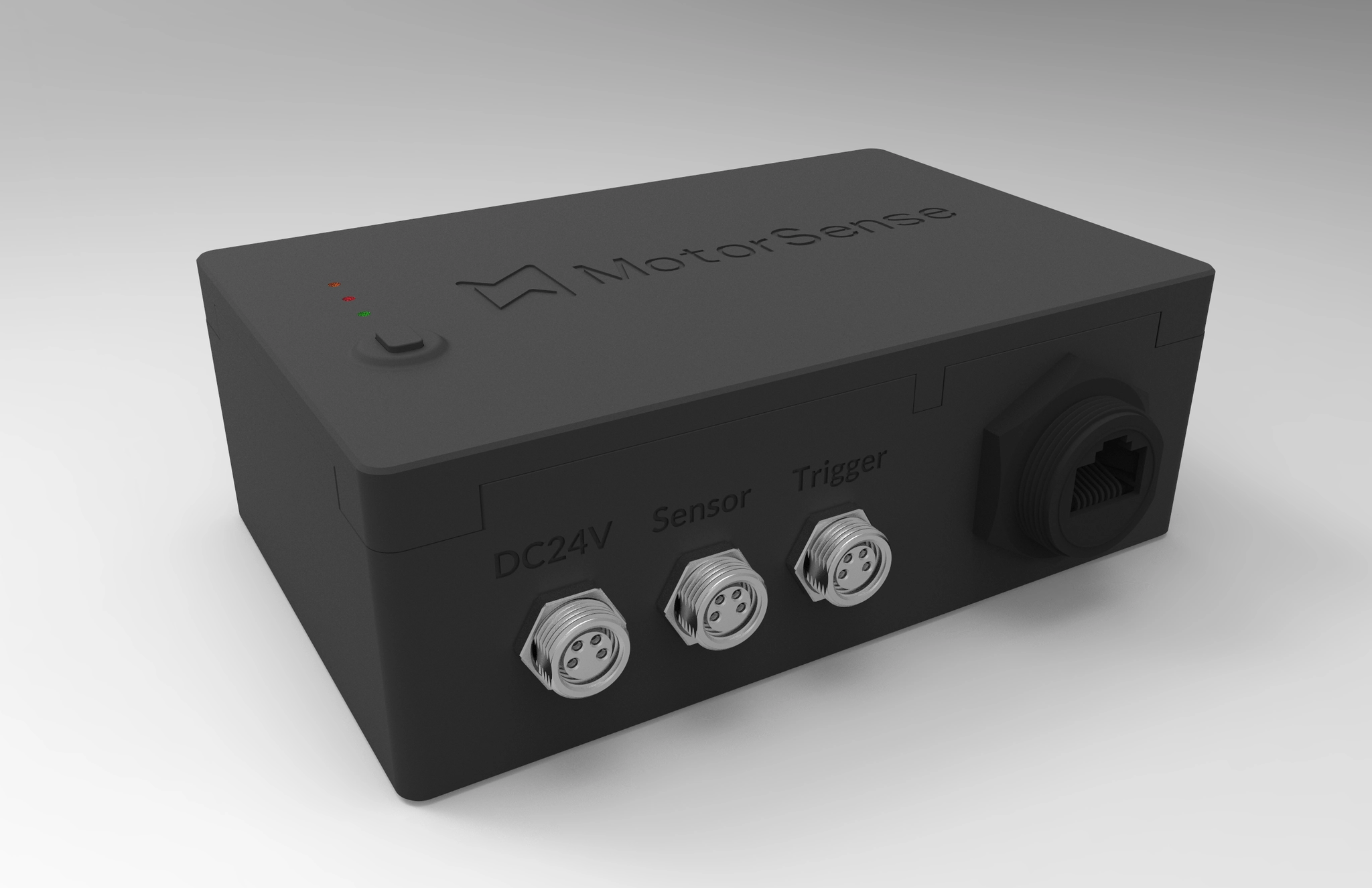

센서 제어기 독(Dock)
모터센스 유선 센서 ‘프로브 앤 독(Probe & Dock)’은 모터 진동 데이터를 측정하는 진동 센서 ‘프로브(Probe)’와, 센서가 모은 데이터를 관리하는 제어기 ‘독(Dock)’으로 구성되어 있습니다. 무선 센서와의 가장 큰 차이점은 역시 센서와 제어기가 유선으로 연결되어 있다는 점인데요. 센서는 유선 케이블을 통해 전력을 공급받고, 데이터를 제어기로 전송합니다.
구성의 차이는 있지만, 솔루션의 프로세스의 흐름은 무선 센서와 비슷합니다. 진동 데이터 수집을 원하는 모터 위에 유선 센서를 부착하면, 유선 센서가 진동 데이터를 자동으로 수집합니다. 제어기는 센서가 수집한 데이터를 모터센스 AI 클라우드로 전송하고, AI는 클라우드에 모인 데이터를 통해 모터 상태를 분석해 고장을 예측하여 이용자에게 알리는 거죠.
유선 센서의 특징은 뭔가요?
모터센스 유선 센서의 특징은 다음과 같습니다.
•
무선 센서로는 접근할 수 없는 현장 도입 가능
앞서 말씀드린 무선 센서를 도입할 수 없는 현장에 유선 센서를 도입할 수 있습니다! 유선 통신 방식을 통해 민감한 기기에 영향을 미치지 않는 데다가, 안정적인 유선 전력 공급 방식을 이용하니 배터리를 교체할 필요도 없으니까요
•
간단한 설치 과정
무선 센서와 동일하게 데이터 측정을 희망하는 모터 위에 유선 진동 센서를 에폭시로 부착하기만 하면 센서 설치가 완료됩니다. 센서와 제어기를 잇는 케이블 설치가 복잡하지는 않으냐고요? 모터센스 유선 센서는 데이지 체인 (Daisy Chain) 연결 방식을 이용해서, 다른 유선 예지보전 제품들에 비해 훨씬 확장하기 간편하고 배선도 깔끔하게 처리할 수 있답니다!
게다가 유선 센서는 진동 데이터 측정 방식도 더 섬세하게 설정할 수 있습니다.
•
트리거(Trigger) 기능
정기 측정 외에도 이용자가 원하는 시점에 진동 데이터 측정을 실시할 수 있는 기능
→ 불규칙적으로 작동하는 기기의 데이터도 놓치지 않고 측정할 수 있어요!
로봇, 가공 기계를 이용하는 산업 현장에 추천합니다.
트리거 기능을 이용하면 갑작스러운 기기 추가 작동 시에도 이를 놓치지 않고 진동 데이터를 수집할 수 있습니다. 또한 하나의 모터에 센서 여러 개를 부착한 후 트리거 기능을 통해 각 부위별 진동 데이터를 동시에 수집하고 상관관계를 분석할 수 있습니다.
•
웨이크업(Wake up) 기능
설정 값 이상의 진동 발생 시, 센서가 자동 활성화되어 진동 데이터 측정을 실시하는 기능
→ 매우 간헐적으로 동작하는 기기의 데이터도 정확하게 분석할 수 있어요~
펌프를 이용하는 산업 현장에 추천합니다.
웨이크업 기능을 이용하면 오랜 기간 동안 움직이지 않아 정기 측정으로는 올바른 데이터 수집이 어려웠던 기계를 정확하게 모니터링할 수 있습니다. 기계가 작동하지 않는 동안 센서는 대기 상태를 유지하다가, 설정 값 이상의 진동이 발생하면 센서가 이를 즉시 감지하고 진동 데이터를 수집합니다.
유선 센서 개발을 통해, 모터센스는 더욱 다양한 설비와 환경에 딱 맞는 예지보전 솔루션을 제공할 수 있게 되었습니다. 각 현장의 상황에 맞게 무선, 유선 센서를 골라서 도입해 보세요.
모터센스는 세상 모든 현장의 안전을 책임질 수 있는 예지보전 솔루션이 되기 위해 노력하겠습니다!
앞으로의 행보도 많은 기대 부탁드립니다~
Specifications (Update 23.11.06)
제품
Node 1.5 (무선 센서) | Probe (유선 센서) | Dock (센서 제어기) | |
제품 분류 | 무선 진동 센서 | 유선 진동 센서 | 유선 데이터 수집기 |
통신 방식 | 무선 (Wi-Fi 2.4GHz) | 유선 (RS485) | 유선 (RS485, Ethernet) |
센서 | 3축 MEMS 가속도계 | 3축 MEMS 가속도계 | - |
성능
샘플링 속도 | ~3.2kHz | ~3.2kHz | - |
가속도 범위 | ~12g | ~12g | - |
제품 사양
제품 크기 | 49 x 32 x 29 mm | 32 x 21 x 14 mm | 116 x 85 x 42 mm |
제품 무게 | 50g (배터리 포함) | 50g (케이블 포함) | 230g |
전원 공급 | 배터리 (3~5년 지속) | 유선 | 유선 |
기타 정보
제품 구성 | 단독 | Probe&Dock | Probe&Dock |
동작 온도 | -40℃ ~ 70℃ | -40℃ ~ 85℃ | -40℃ ~ 85℃ |
방수 방진 충격 | IP67 | IP68, IK06 | IP68, IK06 |
인증 | KC, FCC, CE, IC, SIRIM | KC, FCC, CE | KC, FCC, CE |
